Inrichtingsplan voor sportveld type C voorbeeld 1

Voorbeeld gootinrichting voor sportveld type C met de volgende kenmerken:
  • Middenterrein en één D-zone 5 cm boven het niveau van de baan.
  • Types bekleding: synthetische bekleding voor de baan en de D-zone op hetzelfde niveau.
  • Gras of ingevuld kunstgras op het middenterrein en één D-zone.

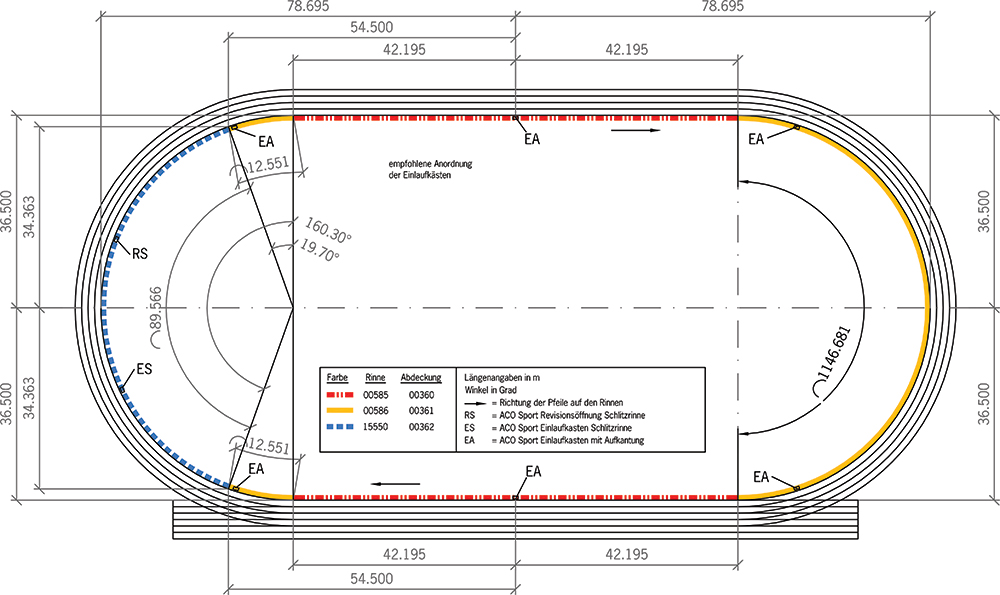

Voorbeeld gootinrichting voor sportveld type C
Download
AantalArtikel nummerProduct
170 m00585Rechte goot met 4 cm verhoogde rand
170 m00360Rechte verwijderbare baanbegrenzing met kunststof afdekking
140 m00586Gebogen goot (r = 36,5 m) met 4 cm verhoogde rand
140 m00361Gebogen verwijderbare baanbegrenzing met kunststof afdekking
90 m15550Gebogen goot (r = 36,5 m) geschikt voor tweezijdige bekleding
90 m00362Gebogen verwijderbare baanbegrenzing met kunststof afdekking
6 St.00603Opvangbakken
2 St.15574Inspectie element
2 St.15549Afdekking met sleuf geschikt voor bekleding
8 St.02615DN 150 bevestiging

Inrichtingsplan voor sportveld type C voorbeeld 2

Voorbeeld gootinrichting voor sportveld type C met alle sportvelden op hetzelfde niveau en synthetische baan met de volgende kenmerken:
  • Middenterrein en D-zones op hetzelfde niveau als de baan.
  • Type bekleding: synthetische bekleding op de baan en één D-zone.
  • Gras op het middenterrein en één D-zone.

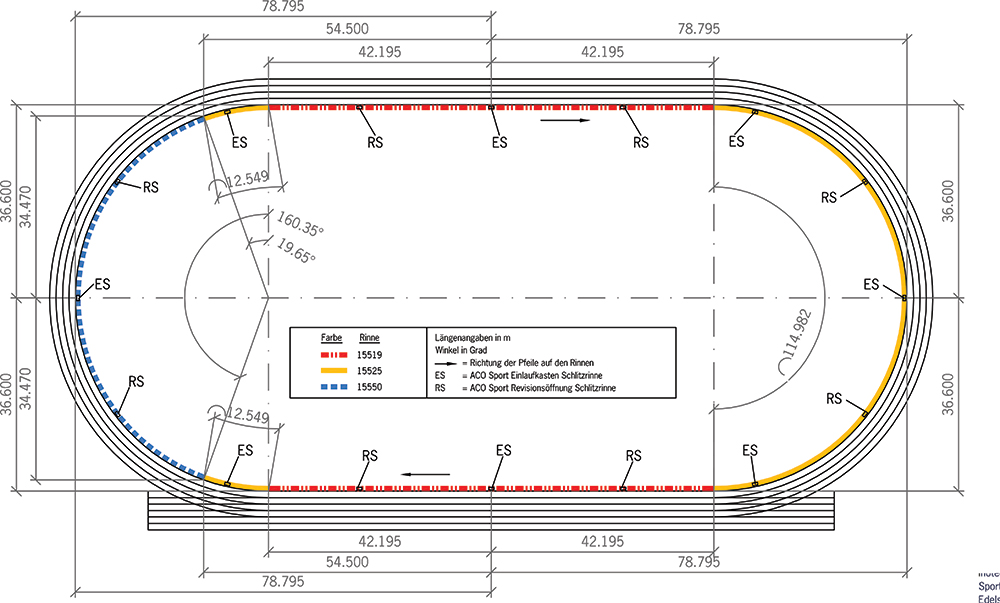

Voorbeeld gootinrichting voor sportveld type C met alle sportvelden op hetzelfde niveau en synthetische baan
Download
AantalArtikel nummerProduct
170 m15519Rechte sleufgoot
140 m15525Gebogen sleufgoot (r = 36,5 m)
90 m15550Gebogen sleufgoot (r = 36,5 m) geschikt voor tweezijdige bekleding
8 St.00604Opvang- en toegangsbakken
8 St.15574Inspectie element
13 St.15523Afdekking met sleuf geschikt voor eenzijdige bekleding
3 St.15549Afdekking met sleuf geschikt voor tweezijdige bekleding
16 St.02615DN 150 bevestiging

Inrichtingsplan voor sportveld type C voorbeeld 3

Voorbeeld gootinrichting voor sportveld type C met harde baan en de volgende kenmerken:

  • Middenterrein en D-zones liggen op hetzelfde niveau als de baan.
  • Type bekleding: baanverharding.
  • Gras, ingevuld kunstgras op het middenterrein en D-zones.

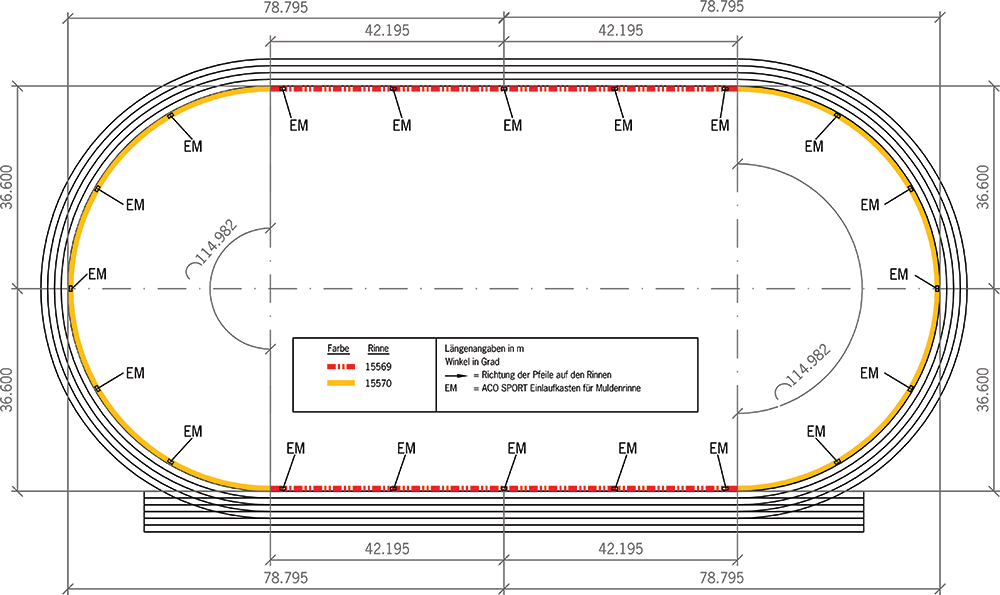

Voorbeeld gootinrichting voor sportveld type C met harde baan
Download
AantalArtikel nummerProduct
166 m15569Rechte ondiepe goot
226 m15570Gebogen ondiepe goot (r = 36,5 m)
20 St.00812Opvangbakken
20 St.02614DN 100 bevestiging
20 St.15708Uitzettingssets voor verbindingen
